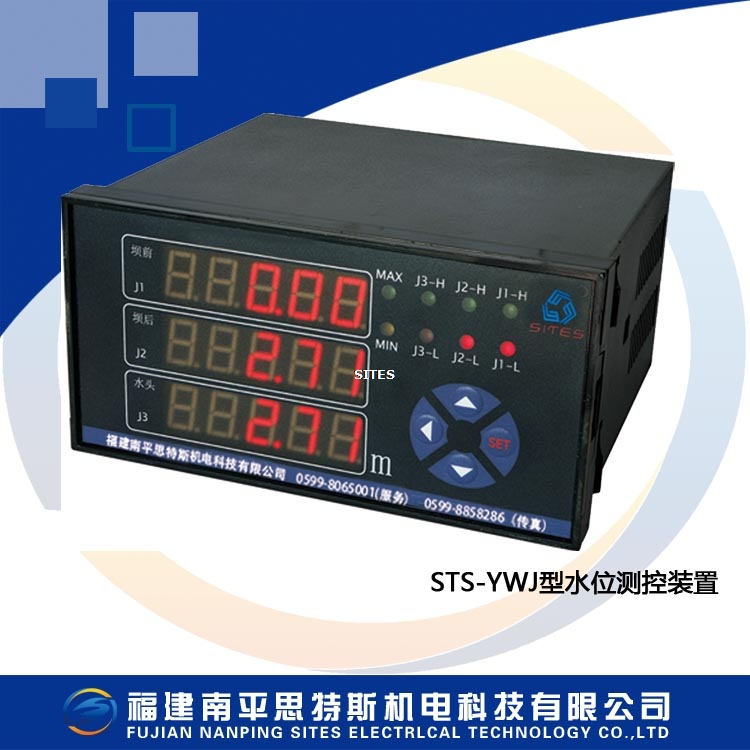

STS-YWJ型水位测控装置

STS-YWJ水位测控装置

STS-YWJ系列水位测控装置是专为水力发电厂设计的，用于测量坝前、或和坝后水位的工业智能仪表。输入为投入式压力变送器的4-20mA电流信号，也可以通过RS485直接读取投入式压力变送显示器的水位。
STS-YWJ-A、STS-YWJ-B为单路输入，单5位LED显示；STS-YWJ-C、STS-YWJ-D为双路输入，三个5位LED分别显示坝前水位、坝后水位和水头。STS-YWJ含有6路继电器输出接点，2个用于坝前水位报警，2个用于坝后水位报警，2个用于水头报警。仪表面板6个LED分别指示6个继电器的状态。用户可以定义各继电器是上限报警或下限报警。继电器的动作值均可设定，设定参数值具有停电保护功能。
STS-YWJ具有传感器通道开路指示功能。
STS-YWJ可选择附加4-20mA变送输出功能，及Modbus RTU通讯协议，RS-485通讯接口。
STS-YWJ可选择光纤通讯，以提高系统抗雷击性能。

技术参数
1、测量精度：0.5级
2、继电器接点容量：5A/AC220V或5A/DC30V
3、输出模拟信号：DC 4～20mA（负载电阻≤750Ω）
4、工作电源：交直流通用型220VDC/220VAC    整机功耗：   ≤5W
5、使用环境：环境温度：-20~+55℃     贮存温度：-25℃~+75℃     相对湿度：≤95%，无露
6、外形尺寸：160×80×140（mm） (宽×高×深)
7、开孔尺寸：152+1×76+1（mm）  (宽×高)
