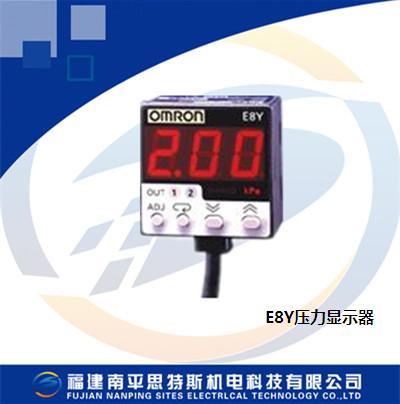

欧姆龙E8Y压力显示器

E8Y压力显示器

装有提高视认性的数字显示的用于微压的压力传感器

■在重复精确度±1％FS (设定分辨率0.01kPa)、

可以进行高精确度的压力管理。

■可以节省空间的31×30×30mm小型尺寸。

■采用明亮易见的红色LED。

■准备模拟电流输出(E8Y-A□Y)。

■准备导压部Rc(PT)1/8型(-R)。

■取得EN、UL安全规格。

      型号

 项目 E8Y-AR2C E8Y-AR5C E8Y-A2C

E8Y-A2C-R E8Y-A5B

E8Y-A5C

E8Y-A5C-R E8Y-AR2Y E8Y-A2Y

E8Y-A2Y-R E8Y-A5Y

E8Y-A5Y-R

 电源电压   DC12V±10%以下(含波动)

 消耗电流  50mA以下  75mA以下

 压力种类  差动电压

 额定压力范围  0-200pa  0-500pa  0-2.00pa  0-5.00pa  0-200pa  0-2.00pa

0-5.00pa

 耐电压  5kpa  50kpa  5kpa  50kpa

 适用液体   非腐蚀性气体，不可燃气体

 线性

 输出  输出电流 — — — —  4-20mA

 允许负

 载电阻 — — — —  0-25Ω

 精度 — — — —  ±2.5%F.S  ±1.0%F.S

 直线性 — — — —  ±2.5%F.S  ±1.0%F.S

 比较

 输出  输出形态  NPN集中极开路(NO/NC)*

 负载电流  100mA

 输出施

 加压力  DC35V以下

 残留电压  10V以下(负载电流100mA时)0.4V以下(负载电流16mA时)

 重复精

 确度  ±2.5%F.S   ±1.0%F.S  ±2.5%F.S   ±1.0%F.S

 显示

 方式  显示  红色3位7级LED

 显示灯  橙色LED(OUT1：比较输出ON时灯亮)

 橙色LED(OUT2：比较输出ON时灯亮)

 应答速度  0.5s以下

 显示精度  ±1.0%F.S

 设定分辨率  1pa  0.01kpa  1pa  0.01kpa

 保护回路  电源逆接，负载短路保护

 使用环境温度  -10—+550C(不结冰)

 使用环境湿度  25—85%RH(不结露)

 保存温度  -25—+650C

 附属品  金属安装配件A B 使用说明书

* E8Y-A5B PNP集电极开路(NO/NC)输出。

性能

 温度影响  E8Y-A2C/A5C：±3%F.S以下

 EY-AR5C：±6%F.S以下

 E8Y-AR2C：±10%F.S以下

 湿度影响  E8Y-A2C/A5C：±3%F.S以下

 E8Y-AR5C：±6%F.S以下

 E8Y-AR2C：±10%F.S以下

 保护构造  IEC规格IP40

 耐电压  AC1，000V 50/60Hz 1min

 绝缘电阻  100MΩ以上(DC500V兆欧表)充电部整体与外壳间

 耐振动  耐久：10—150Hz 上下振幅0.75mm或100m/s2 X Y Z各方向8分*4扫描

 耐冲击  耐久：300m/s2 X Y Z各方向3次

 导压部  ￠4.5树脂管或RC(PT)1/8螺钉(-R管子)

 外壳  塑料绝缘圆形导线￠42m

 质量  约80g
