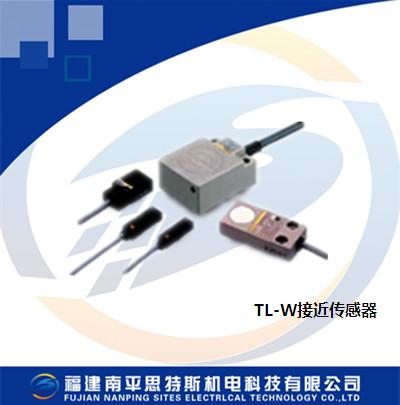

欧姆龙TL-W接近传感器
检测距离 5mm±10%
设定距离 0~4mm
应差距离 检测距离的10%以下
检测物体 磁性金属,非磁性金属会降低检测距离。
标准检测物体 铁18×18×1mm
响应频率* 500Hz
电源电压
(使用电压范围) DC12~24V 脉动(p-p) 10%以下(DC10~30V)
漏电流 0.8mA以下
控制输出 开关容量 3~100mA
残留电压 3.3V以下(负载电流100mA以及导线长2m时)
显示灯 D1型:动作显示(红)、设定显示(绿)
D2型:动作显示(红)
动作状态
(检测物体接近时) D1型
D2型:NC
保护回路 负载短路保护、浪涌吸收
环境温度 工作时、保存时:各-25~+70℃ (不结冰,结露)
环境湿度 工作时、保存时:各35~95%RH (不结露)
温度的影响 在-25~+70℃温度范围内,为+23℃时检测距离的±10%以下 电压的影响 在额定电源电压±15%范围内,为额定电源电压时检测距离的±2.5%以下 绝缘电阻 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 耐电压 AC1,000V 1min 充电部整体与外壳间 振动(耐久) 10~55Hz 上下振幅1.5mm X、Y、Z各方向2h 冲击(耐久) 500m/s2 X、Y、Z各方向 3次 保护结构 IEC规格 IP67[JEM规格 IP67g (耐浸型、耐油型)
连接方式 导线引出式(标准导线长2m)
质量(捆包状态) 约45g
材料 外壳 耐热ABS
检测面
附件 使用说明书
* 直流开关部的响应频率为平均值
测定条件为:有标准检测物体时,检测体的间隔为标准检测物体的2倍,设定距离为检测距离的1/2。直流3线式 型号
项目
TL-W1R5MC1
TL-W3MC
TL-W5MC
TL-W5E1
TL-W5E2
TL-W5F1
TL-W5F2
TL-W20ME1
TL-W20ME2
检测距离 1.5mm±10% 3mm±10% 5mm±10% 20mm±10%
设定距离 0~1.2mm 0~2.4mm 0~4mm 0~16mm
应差距离 检测距离的10%以下 检测距离的 1~15%
检测物体 磁性金属,非磁性金属会降低检测距离。
标准检测物体 铁18×18×1mm 铁12×12×1mm 铁18×18×1mm 铁50×50×1mm
响应频率 1kHz以上 600Hz以上 500Hz以上 300Hz以上 40Hz以上
电源电压(使用电压范围) DC12~24V 脉动(p-p)10%以下 (DC10~30V) DC12~24V 脉动(p-p) 20%以下(DC10~30V) DC12~24V 脉动(p-p) 10% 以下( DC10~30V) 消耗电流 15mA以下(DC24V时、无负载) 10mA以下 DC24V,15mA以下
(DC24V时、无负载时) 8mA/12V、 15mA/24V
控制输出 开关容量 NPN集电极开路 100mA以下 (DC30V以下) NPN集电极开路DC12V时50mA以下(DC30V以下DC24V时100mA以下(DC30V以下) 200mA DC12V时100mA以下 DC24V时200mA以下 残留电压 1V以下 (负载电流100mA以及导线长2m时) 1V以下(负载电 流50mA以及导线 长2m时) 2V以下 (负载电流200mA以及导线 长2m时) 1V以下(负载电 流200mA以及导线 长2m时) 显示灯 检测显示(红)
动作状态(检测物体接近时) NO C1型:NO C2型:NC E1型、F1型:NO E2
型、F2型:NC
保护回路 逆向连接保护、浪涌吸收
环境温度 工作时、保存时:各-25~+70℃ (不结冰,结露)
环境湿度 工作时、保存时:各35~95%RH (不结露)
温度的影响 在-25~+70℃温度范围内,为+23℃时检测距离的±10%以下 电压的影响 在额定电源电压±10%范围内 额定电源电压时检测距离的 ±2.5%以下 在额定电源电压 ±20%范围内额定 电源电压时检测距 离的±2.5%以下 在额定电源电压±10%范围内 额定电源电压时检测距离的±2.5%以下 绝缘电阻 50MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压 AC1,000V 50/60Hz 1min 充电部整体与外壳间
振动(耐久) 10~55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久) 500m/s2 X、Y、Z各方向3次 500m/s2 X、Y、Z各方向 10次
保护结构 IEC规格 IP67[JEM规格 IP67g (耐浸型、耐油型)]
连接方式 导线引出式(标准导线长2m) 质量(捆包状态) 约30g 约45g 约70g 约180g 材料 外壳 耐热ABS 铝压铸 耐热ABS 检测面 耐热ABS
