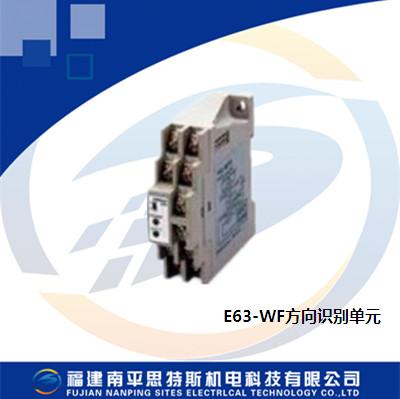

欧姆龙E63-WF方向识别单元

欧姆龙E63-WF方向识别单元

识别旋转编码器的旋转方向

■输入来自旋转编码器或相位差信号，出现旋转方向的识别输出。

■响应频率为120KHz的高速响应。

■能安装DIN轨、超薄型、有优越的安装效率。

■通过正面的转换开关，可进行Z相的理论反转，故可连接电

压输出型、集电极开路型中的任意一个旋转编码器。

 项目       型号 E63-WF5C

 电源电压  DC12V－10%～24V＋15%　脉冲(p-p)5％以下

 消耗电流 *  50mA以下

 输入  输入信号  A、B、Z(位相差信号)

 位相差  90°±45°以内

 ON  0～2V　6mA以上

 OFF  8～24V　1.5mA以下

 输入短路电流  9mA

 最大施加电压  30V以下

 输入阻抗  约1kΩ

 输出  输出信号  UP/DOWN（方向识别）、COUNTS OUTPUT（计数） OUT Z

 输出形式  集电极开路输出

 输出容量   施加电压：DC30V以下 同步电流：80mA以下

 残留电流：1V以下（同步电流80mA时）

 残留电压：0.4V以下（同步电流20mA时）

 最高响应频率  120kHz

 输出响应时间  2ms以下

 表示  电源显示(红)、Z输出显示(绿)

 环境温度范围  工作时：－10～＋55℃、保存时：－25～＋80℃(不结冰)

 环境湿度范围  工作时、保存时：各35～85%RH (不结露)

 振动(耐久)  10～55Hz、复振幅1.5mm X、Y、Z各方向 2h

 冲击(耐久)  300m/s2 X、Y、Z 各方向 3次

 连接方式  端子台

 材质  外壳  ABS

 质量（捆包状态）  约100g

 附件  使用说明书
