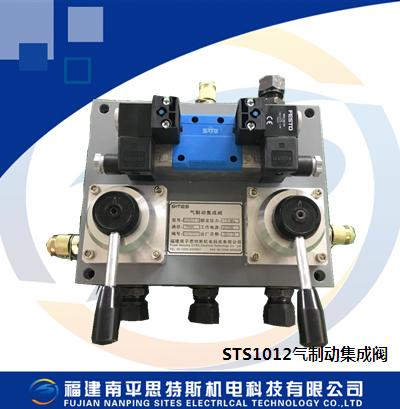

STS1012型气制动集成阀

STS1012气动集成阀

STS1012-10气动集成阀、STS1012-15气动集成阀

一、概述
       1012型气制动集成阀用于水电水轮发电机组转速下降到额定转速35%--40%时，接受转速信号继电器的电气信号，使此阀中一主阀动作，将压缩空气通往制动闸，加速机组停机。当机组停机后，电气信号使另一主阀动作，将制动闸复归。在该阀上的电磁阀带有手动功能，实现手动操作功能。同时在该阀上设有手动转阀，实现手动操作功能。机电一体化设计体积小，功能齐全。具有双重手动功能，操作更简便；具备手动，自动独立工作，性能可靠

二、技术参数：

额定压力：1.0MPa
介质：空气
通 径：8、10、15、20mm
环境温度：0～40℃
相对湿度：≤95%R.H
工作电压：AC220VAC110VDC220V DC110V DC24V
安装方向：任意方向
外形尺寸：194X215X173mm3
重量：4Kg
连接方式：卡套式接头，采用GB3733-83标准

三、选型说明

规格参数选型请在线联系客服或电话联系我们，可订制所有非标尺寸满足要求。
